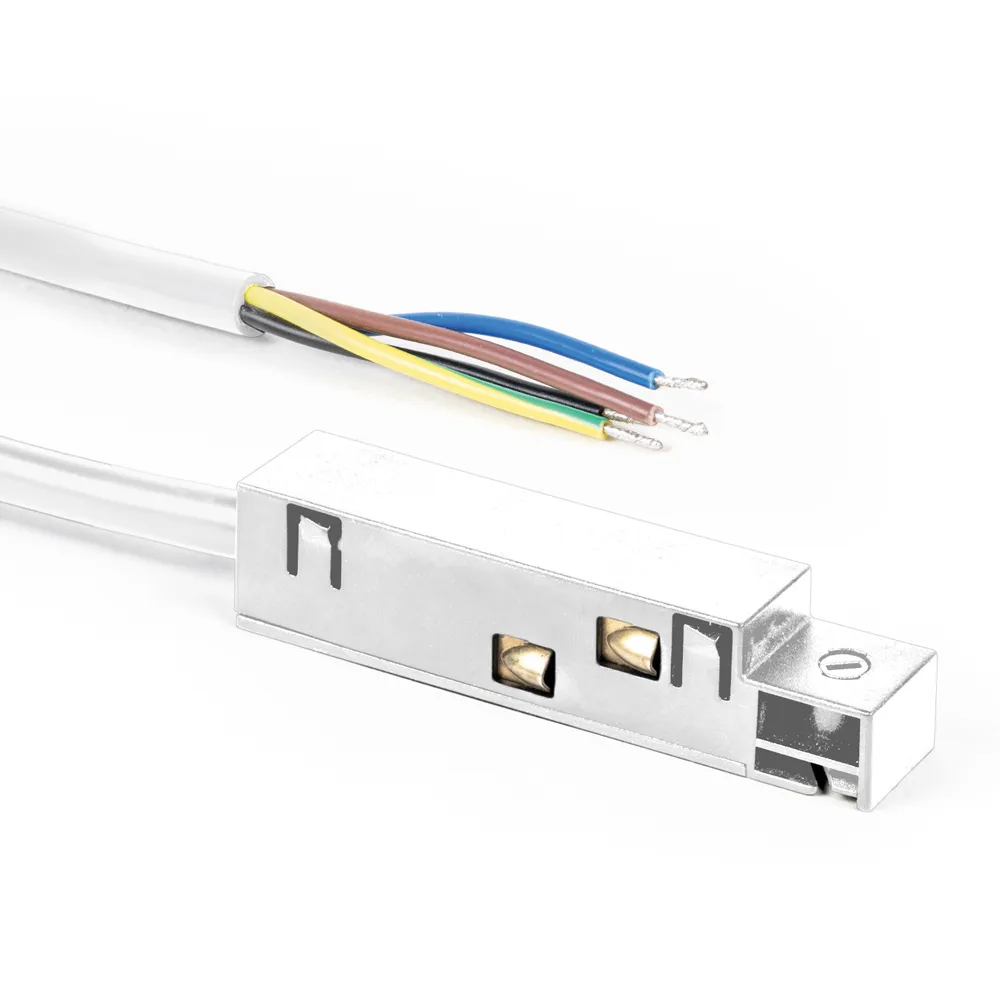

Wkład przyłączeniowy OLEM SIMPLE C001W – biały, zasilanie systemu w kompaktowej formie
Wkład przyłączeniowy OLEM SIMPLE C001W to niezbędny element systemu oświetlenia magnetycznego, umożliwiający doprowadzenie zasilania do szyn aluminiowych w systemie OLEM SIMPLE. Komponent ten pełni funkcję wejścia prądu do instalacji i stanowi punkt startowy każdej aktywnej linii świetlnej.
Dzięki kompaktowej formie i białej kolorystyce, wkład estetycznie komponuje się z szynami natynkowymi, nie zakłócając ich minimalistycznego wyglądu. Prosty montaż pozwala na szybkie uruchomienie systemu, bez potrzeby stosowania dodatkowych narzędzi.
Najważniejsze cechy produktu:
- Służy do wprowadzenia zasilania do szyn aluminiowych systemu OLEM SIMPLE
- Kompatybilny z szynami natynkowymi – łatwa integracja z systemem
- Kolor: biały – subtelne dopasowanie do jasnych elementów instalacji
- Kompaktowe wymiary i dyskretny wygląd
- Niezawodne połączenie prądowe – stabilna praca całego systemu
Jak dobrać zasilacz do systemu oświetlenia magnetycznego:• System zawiera oprawy o łącznym poborze 140 W.• Zasilacz powinien mieć moc min. 168 W (z rezerwą min. 20%).• Przykład: Olem Z002 (200W) lub dedykowany zasilacz magnetyczny do szyn 48V.
Zasilanie 48V – kluczowe cechy:Niskie napięcie bezpieczne – system 48V DC umożliwia bezpieczny montaż nawet w strefach dotykowych bez dodatkowej izolacji.
Estetyka i modularność – szyny w systemie 48V DC mają kompaktową konstrukcję i pozwalają na szybkie przepinanie opraw bez konieczności wyłączania zasilania.
Elementy niezbędne do uruchomienia systemu oświetlenia szynowego 48V:• Szynoprzewody 48V: Aluminiowa szyna (natynkowa lub podtynkowa)• Zasilacz 48V DC: przetwarza napięcie 230V AC na 48V DC.
Należy dobrać moc zasilacza do całkowitego poboru prądu opraw. Zalecana rezerwa mocy:
min. 20%.• Oprawy oświetleniowe 48V: Specjalnie zaprojektowane lampy magnetyczne montowane w szynie. Dostępne: spoty, linie świetlne, downlighty, lampy wiszące itd.• Złącza i akcesoria: Łączniki kątowe, proste.
Wskazówki instalacyjne:• Zasilacz 48V może być montowany w suficie podwieszanym, rozdzielni lub wewnątrz szyny (jeśli jest to zintegrowana wersja).• Długość toru zasilanego z jednej strony nie powinna przekraczać 10m (zależnie od przekroju przewodnika i obciążenia).• Przy większych instalacjach stosuje się zasilanie dwustronne lub podział na sekcje z osobnymi zasilaczami zewnętrznymi.• Jeśli stosujesz łącznik 90°, konieczne jest użycie wkładu przyłączeniowego typu
C003.W przypadku montażu szyn w jednej linii należy zastosować łącznik liniowy typu
C002.• Podczas montażu zasilacza zewnętrznego należy zastosować
wkład przyłączeniowy typu C001. Również w przypadku szyn montowanych w jednym obwodzie, ale nie w jednej linii (np. w układach kątowych lub rozproszonych), należy użyć wkładów
C001 dla każdej sekcji, aby zapewnić prawidłowe zasilanie systemu.
Wkład C001W to podstawowy, ale kluczowy element każdego zestawu oświetlenia magnetycznego. Zapewnia pewne i estetyczne zasilenie systemu, pozwalając na swobodne projektowanie zarówno prostych, jak i bardziej rozbudowanych konfiguracji świetlnych.
